news

11/07/2018 - Saremo presenti al Campionato di Aratura - 21-22.07.2018 a Collecchio (PR)

11/07/2018 - Saremo presenti alla giornata della tecnica nel frutteto - 18.07.2018 a Sinigo/Merano (BZ)

08/06/2018 - Siamo lieti di annunciare la nostra partecipazione ad EIMA 2018 (7-11 Novembre)

05/06/2018 - Antonioni SRL promuove una giornata a Campiglione (FM) per la dimostrazione dei cilindri idraulici ammortizzati installi su Mietitrebbia (livellamento e barra falciante) e sul sollevamento del caricatore frontale.

TERZI PUNTI IDRAULICI AMMORTIZZATI E FLOTTANTI SERIE 3A - ANTONIONI HS


Attenzione, tramite il collegamento sull'immagine a fianco è possibile visionare il video sul player della piattaforma esterna YouTube. Puoi anche accedere alla pagina completa del video sul sito www.youtube.com

Video dimostrativo del terzo punto idraulico ammortizzato. E' possibile visionare: simulazione del funzionamento interno del terzo punto ammortizzato, vari trattori su ruote e cingoli allestite con il nostro terzo punto in funzione su attrezzature portate, confronto parallelo di un trattore con attrezzo portato che effettua un passaggio su uno stesso ostacolo con e senza ammortizzazione, riprese a bordo macchina per evidenziare il movimento di ammortizzazione e smorzamento (anche con rilevatore dei picchi di pressione), funzionamento flottante.

I cilindri ANTONIONI HS serie “3A” sono degli innovativi terzi punti idraulici dotati di un sistema di ammortizzazione integrata ad alte prestazioni. Il sistema è stato BREVETTATO a livello internazionale.

Se stai acquistando un trattore nuovo, richiedi al tuo rivenditore il terzo punto idraulico ammortizzato ANTONIONI HS. Potrai acquistare il nostro prodotto a condizioni più vantaggiose anche risparmiando il componente originale.

Abbiamo integrato un accumulatore a pistone caricato con gas (azoto) all'interno del terzo punto idraulico. L'ammortizzazione permette di lavorare con una esperienza di guida confortevole e in massima sicurezza. La collocazione interna permette all'accumulatore di lavorare in sicurezza all'interno del circuito protetto dalla valvola di blocco.

La valvola per il controllo e precarico del gas è accessibile sullo stelo del cilindro, in prossimità del terminale. Attreverso questa valvola è possibile tarare la pressione di lavoro del gas al carico dell'attrezzo per performaces ottimali. Si potranno pertanto evitare situazioni in cui l'ammortizzatore è troppo morbido o troppo duro. All'interno del cilindro, oltre all'accumulatore, è alloggiato il dispositivo di smorzamento delle oscillazioni che si occupa di limitare il ritorno di eventuali contraccolpi.

Il cilindro, presentato ai seguenti eventi dal nostro partner internazionale, ha ottenuto i seguenti riconoscimenti:


  TERZO PUNTO SERIE 3A




  AMMORTIZZATO


      La posizione di lavoro è stabile sotto l'azione della valvola di blocco. Anche l'accumulatore è protetto della valvola di sicurezza e non è necessario escluderlo.


      Il trattore lavora con maggiore produttività. Migliora il rendimento della macchina aumentando l'aderenza dell'assale anteriore.


      Le condizioni di guida sono più sicure. Anche il l'esperienza di guida dell'operatore è più confortevole.


      Assorbe i colpi dell'attrezzo sull'attacco e tre punti. Il terzo punto isola il trattore dagli attrezzi saltellanti.


      I componenti del trattore hanno minore usura. Le condizioni di lavoro meno gravose permettono tempi manutenzione meno frequenti con evidente vantaggio economico.


      Il trattore può avere una maggiore velocità su strada. Accorcia i tempi di trasferimento tra i terreni.





  FLOTTANTE


      La posizione di lavoro è stabile sotto l'azione della valvola di blocco. Anche l'accumulatore è protetto della valvola di sicurezza e non è necessario escluderlo.


      Evita la compressione tra attrezzo e trattore durante la lavorazione. In questo modo il motore lavora in modo più omogeneo risparmiando carburante.




  GAMMA


      Sono intercambiabili con i terzi punti standard. Non sono richiesti altri componenti.


      L'installazione non richiede spazi o attrezzature speciali.


      La gamma è disponibile con attacco al trattore diversificato: Snodo Sferico, Attacco a crocera (forcella), Gancio Rapido Walterscheid®

Il terzo punto idraulico ammortizzato è fornito con una precarica standard adatta alla maggior parte degli attrezzi. E' possibile variare tale valore di precarico del gas per regolare il bilanciamento dell'ammortizzazione. Le operazioni di controllo dell'azoto possono essere effettuate dall'utente.

Per operare la valvola del gas è necessario l'adattore cod. 3AAG ADATTATORE PER RICARICA GAS (opzionale). L'adattatore permette di collegarsi all'accumulatore con attrezzature di ricarica commerciali. Scarica qui il catalogo completo o dall'area downloads.

Per il controlle della pressione dell'accumulatore sono disponibili anche gli accessori per la ricarica quali il raccordo adattatore 3ACPA10 e la bomboletta da 1L 3ACP110 contenente azoto a 110 bar. E' sufficiente avvitare la bomboletta alla valvola nello stelo per ricaricare il gas nel terzo punto idrualico.


Attenzione, tramite il collegamento sull'immagine a fianco è possibile visionare il video sul player della piattaforma esterna YouTube. Puoi anche accedere alla pagina completa del video sul sito www.youtube.com

Video dimostrativo del terzo punto idraulico flottante. E' possibile visionare un trattore in aratura nelle terre senesi. Le riprese a bordo macchina mettono in evidenza la capacità del terzo punto di chiudersi e di non opporre resistenza alla compressione. In questo stato il trattore lavora solo a trazione evitando dannosi sovraccarichi della struttura.

Il funzionamento con il sistema flottante permette al terzo punto idraulico di lavorare, all'interno della propria gamma dimensionale, senza resistenza alla compressione. Quando il terreno spinge l'attrezzo verso l'alto, il terzo punto idraulico si chiude. Si evita che le ruote posteriori del trattore si sollevino sospese tra attrezzo e ruote motrici, con sollecitazione dell'intera struttura.

Tramite semplici manovre sull'idraulica è possibile impostare il funzionamento flottante.

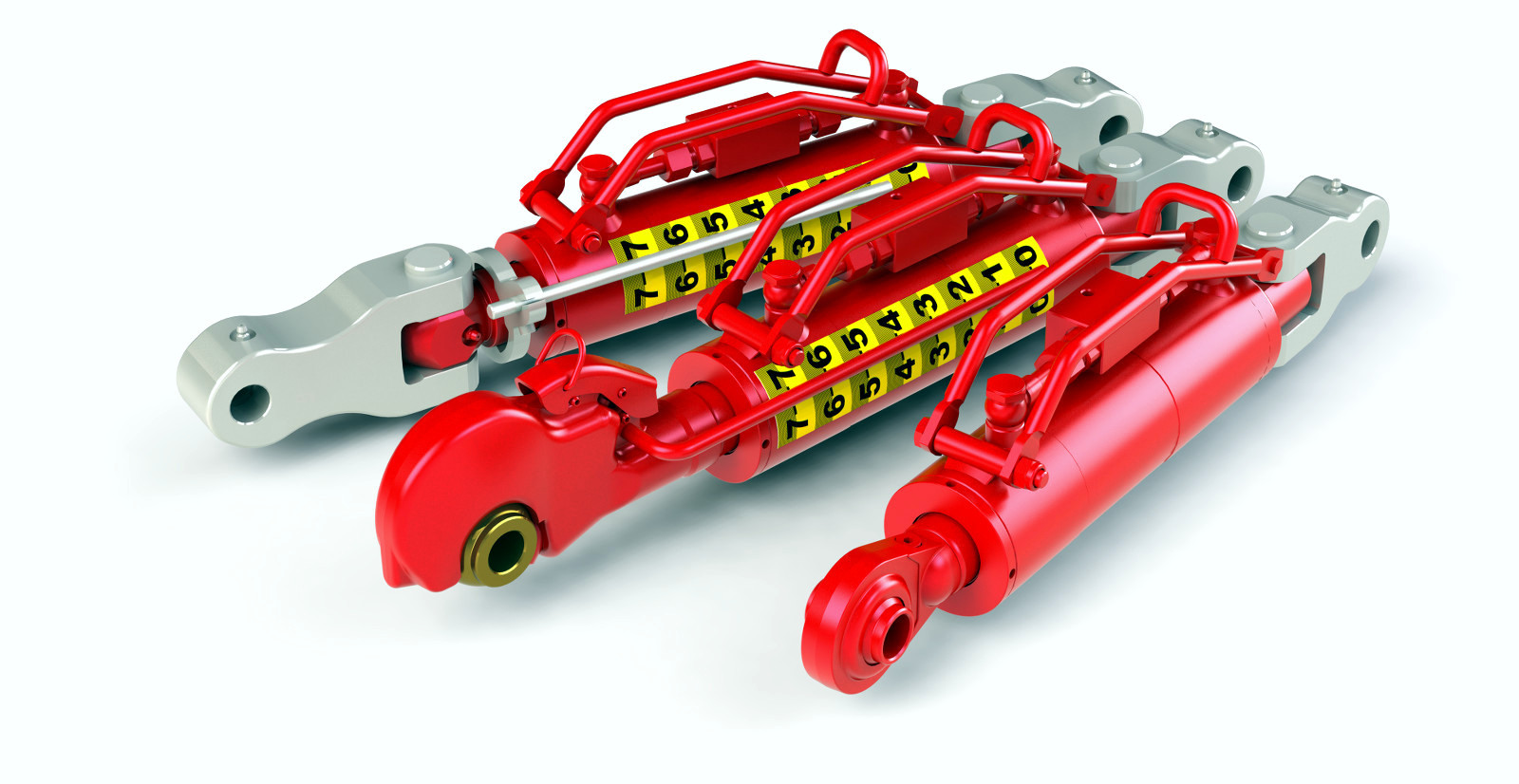

I terzi punti idraulici ammortizzati sono forniti in una ampia gamma di misure, ciascuna in versione lunga e corta:

Alcuni modelli sono disponibili con la valvola in più posizioni differenti fra loro per adattarsi alle necessità del vs. mezzo. Per maggiori informazioni consulta il catalogo completo.

A completamento dei nostri terzi punti ammortizzati Serie 3A abbiamo creato una vasta gamma di forcelle.

Sono realizzate in acciaio al carbonio di qualità e sottoposte a trattamento termico che ne conferisce una resistenza ottimale.

Utilizzando le nostre forcelle l'utente potrà adattare il terzo punto pressochè ad ogni trattore presente sul mercato. Gli attacchi dei nostri cilindri e gli accoppiamenti delle nostre forcelle hanno dimensionali standard. Potranno essere acquistate e utilizzate indipendentemente dal terzo punto idraulico ammortizzato.

Per maggiori informazioni consulta il catalogo completo.

indietro

SOLLEVAMENTO AMMORTIZZATO PER CARICATORI FRONTALI - ANTONIONI HS


Attenzione, tramite il collegamento sull'immagine a fianco è possibile visionare il video sul player della piattaforma esterna YouTube. Puoi anche accedere alla pagina completa del video sul sito www.youtube.com

Video dimostrativo di una installazione su macchinario esistente sul quale sono stati sostituiti i due cilindri di sollevamento dell'attrezzatura anteriore. Si nota la funzionalità di ammortizzazione al passaggio in velocità attraverso il solco, con il caricatore frontale in presa su prodotto agricolo.

I kit per caricatori frontali vengono prodotti, a seconda del modello del caricatore, con modalità di fornitura differenti. Dove sussistono le condizioni operative, a vantaggio dell'economia del prodotto, si preferisce fornire i soli gruppi asta per sostituire gli originali all'interno della camicia originale. I nuovi gruppi asta, contententi all'interno l'accumulatore a pistone e il dispositivou di smorzamento, saranno subito operativi dopo il montaggio.

Nell'impossibilità di produrre il solo gruppo asta, potrà essere predisposta la coppia completa di cilindri che andrà a sostituire i sollevamenti originali.

Per un caricatore nuovo, è consigliabile richiedere direttamente al produttore del caricatore frontale l'installazione dei nostri cilindri ammortizzati per evitare l'acquisto dei cilindri non ammortizzati.

indietro

AMMORTIZZAZIONE COMPLETA PER MIETRITREBBIA - ANTONIONI HS


Attenzione, tramite il collegamento sull'immagine a fianco è possibile visionare il video sul player della piattaforma esterna YouTube. Puoi anche accedere alla pagina completa del video sul sito www.youtube.com

Video della dimostrazione a porte aperte tenuta il 23.05.2018 a Campiglione - FM. Le trebbie in video sono equipaggiate con cilindri ammortizzati sia sul livellamento posteriore che sulla movimentazione della barra falciante. Si nota la macchina che nonostante l'imponente mole passa con una certa agilità attraverso l'ostacolo artificiale ricavato nel terreno. Le immagini a bordo macchina evidenziano la generosa escursione dei cilindri di livellamento.

Per le macchine mietitrebbia è stato sviluppato il sistema completo di ammortizzazione. Le generose dimensioni della macchina e dell'attrezzo anteriore rendono la guida di questo mezzo particolarmente difficile sulle asperità del terreno. Per questo motivo la completa ammortizzazione consente un drastico miglioramento dell'esperienza di guida e delle modalità di lavoro.

indietro

AMMORTIZZATORE A REGOLAZIONE IDRAULICA - ANTONIONI HS


Attenzione, tramite il collegamento sull'immagine a fianco è possibile visionare il video sul player della piattaforma esterna YouTube. Puoi anche accedere alla pagina completa del video sul sito www.youtube.com

Il video mostra un elaborato grafico del funzionamento della sospensione ammortizzata regolabile. Il comportamento su strada di un attrezzo semiportato a velocità sostenuta. Simulazione del funzionamento interno. Confronto tra il superamento di uno stesso ostacolo con sospensione ammortizzata e rigida.

Adatto all'installazione su attrezzature trainate o semiportate che per il proprio funzionamento hanno la necessità di ritrarre o movimentare le ruote quando operano nel terreno. Le attrezzature che necessitano della regolazione idraulica delle ruote possono viaggiare su strada in maniera più confortevole.

La presenza della valvola di sicurezza integrata nel corpo del cilindro assicura la massima affidabilità all'ammortizzatore. Impedisce che il cilindro possa chiudersi per una rottura di una tubazione e protegge l'ammortizzatore da eventuali sovrapressioni dovute a manovre errate.

E' disponibile la versione a singolo e a doppio effetto. Il catalogo dei cilindri ammortizzati è in fase di lavorazione. Contattaci per avere maggiori informazioni.

indietro

STORIA E ALTRI PRODOTTI STANDARD

L'azienda nasce nel 1983 dalla volontà del titolare, Antonioni Angelo , di misurarsi in prima persona con il mercato. La formazione maturata lo porta ad operare fin da subito nel settore meccanico di precisione; ottiene ben presto i migliori risultati e riconoscimenti adoperandosi nel settore oleodinamico con la costruzione di cilindri, raccorderia e valvole speciali per rispondere le esigenze dei propri clienti. Negli anni l'azienda ha diretto sempre più le proprie risorse verso il settore oleodinamico, sia nella ricerca dei clienti, sia investendo nell'acquisizione di macchinari dedicati. Quelle scelte hanno portato oggi la "Antonioni srl" ad essere una azienda all'avanguardia nel settore. I nostri maggiori clienti sono tra i più grossi produttori di sollevatori telescopici e attacchi a tre punti a livello mondiale.

I nostri prodotti standard:
